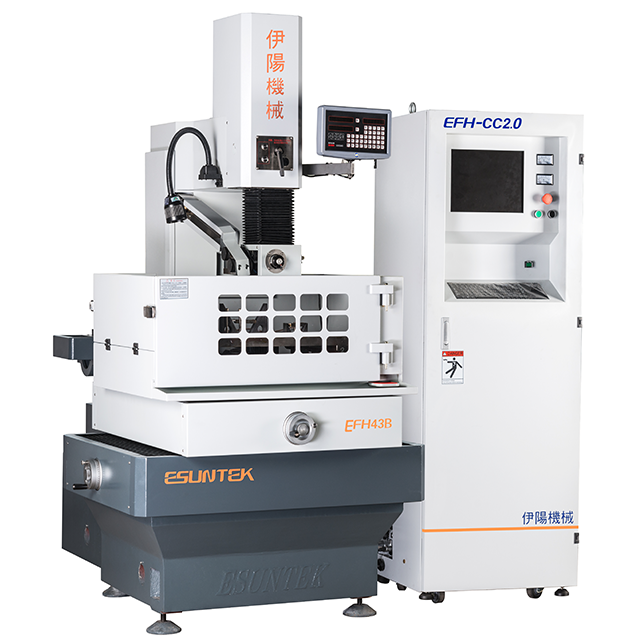

EFH43B

伊阳中走丝线切割机床,采用可靠的T型底座C型结构;选用优质250号米汉纳树脂砂铸件,特别经过二次高温回火,韧性强、刚性好;保证机床机械精度经久耐用,自主研发的高频电源,高效率,精细度高,买一台用多年!伊阳中走丝,持续为客户创造价值!
状态:
数量:
  • EFH43B

  • 伊阳/ESUNTEK

  • 步进型

机床细节

伊阳自主设计的中走丝床身



伊阳中走丝机床床身图

坚固的箱型结构铸件底座是高精度中走丝之基石

底座-1




机床侧面展示图

步进中走丝侧面图.png                  步进中走丝后面图-3W

机床部分展示




伊阳中走丝接触器图                             伊阳中走丝眼模                             伊阳中走丝水箱
采用优质的接触器机器长期工作 宝石眼模 多层单泵水箱
4.png                             5.png                             6.png
运丝筒 光栅尺显示器

环保钣金

占地面积图

伊阳中走丝EFH43B中走丝尺寸图







参数信息


  • 主要精度

       最佳表面粗糙度:1.0μm

       最佳加工精度:0.01mm

       最大切割速度:200 mm²/min


  • 主机,电控柜和电解质装置

工作台尺寸(长×宽)            660×505 mm
加工槽尺寸            860×620mm
最大工件尺寸(L×W)            760×560×300mm
X*Y*Z轴行程            400×350×250 mm
UV轴行程            ±20mm
最大切割厚度            300 mm
最大切割锥度            ± 3°/80mm
电极丝直径范围            Φ0.13-Φ0.20 mm
切割效率            0--200 mm²/min(视材料而定)
最大工件重量            500kg
机床重量            2100kg
功 率            3KVA
机床电源            AC 3~380V/50Hz三相五线
Z轴升降方式            Electric  电动


培训与服务


  • 免费调试与安装

  • 加工技术支持和提高

  • 二十四小时热线电话响应服务

  • 产品实行三包服务一年,终身有偿维修
